耐創FC-DAQx數據采集系統簡介

為滿足客戶需求，我司為客戶開發了配套傳感器的后期數據采集與數據處理系統，包含一套數據采集板卡（硬件）和PC端采集軟件；

其功能主要有三（不作輸出控制用）：

1.實時值以及曲線顯示；

2.數據存儲；

3.數據調取，包含曲線和數據表格的調取；

流程示意圖如下

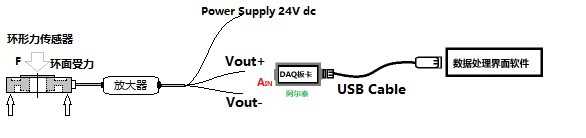

傳感器（原始mV信號）-放大器（標準模擬量）-數據采集卡（通過USB）-電腦界面軟件（基于NI LabView編程）

A.數據采集存儲及顯示：

界面如下：包含單通道，三通道（配三分力傳感器），六通道（配六維力傳感器）以及多通道數據采集軟件；

數據顯示界面，包含實時值顯示和力值（扭矩/轉速）曲線顯示；

三分力（三軸力）數據采集系統

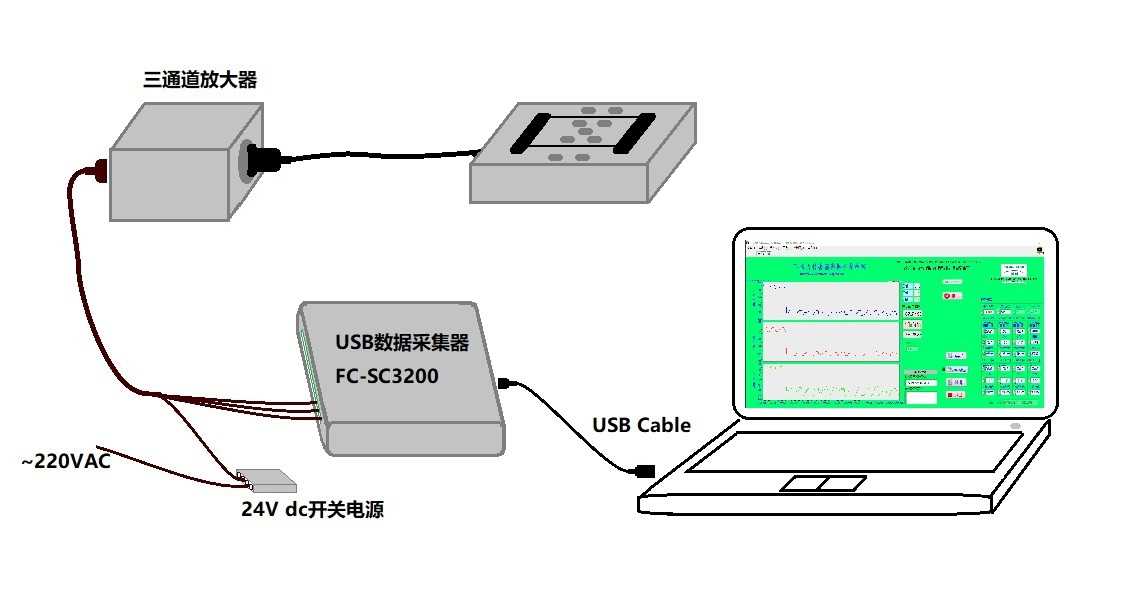

三軸力傳感器結合耐創三通道放大器，后端采用FC-SC3200數據采集器，數據經過AD轉換，傳輸?shù)诫娔X端軟件，實現實時采集，顯示；

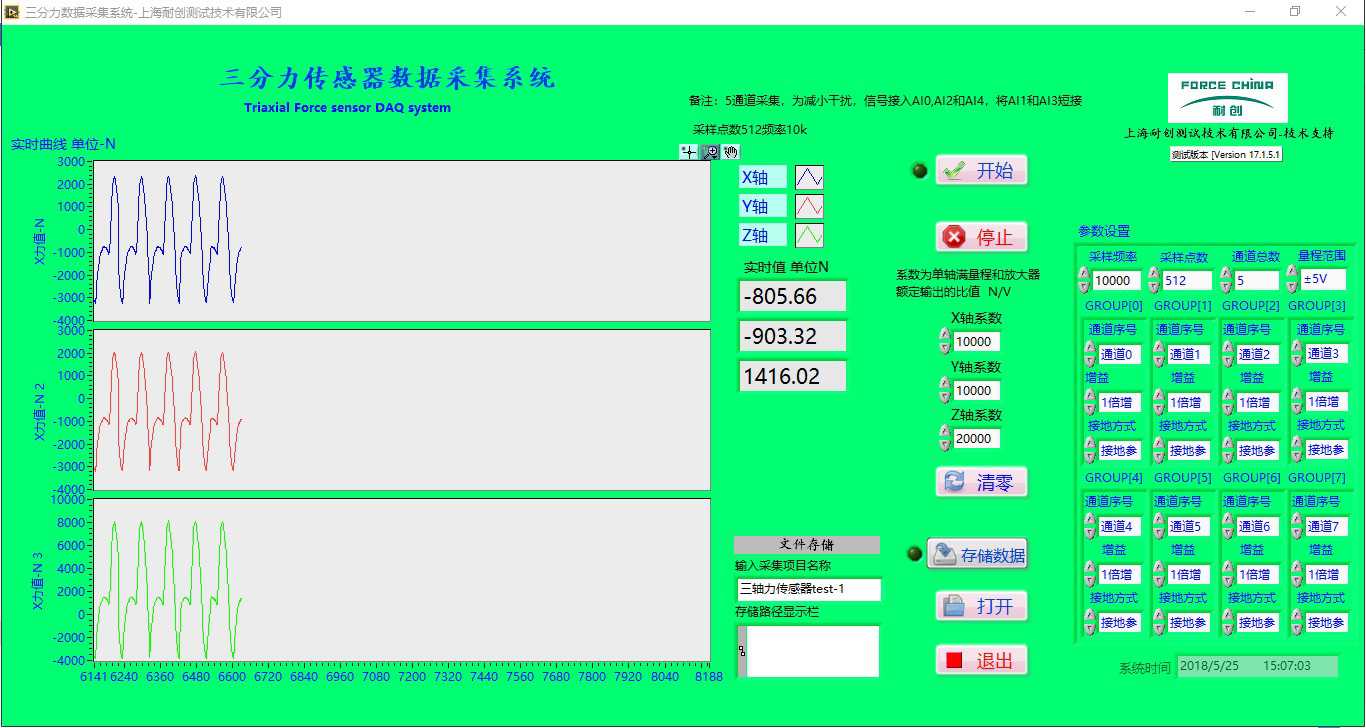

界面簡介，開放參數設置調試；

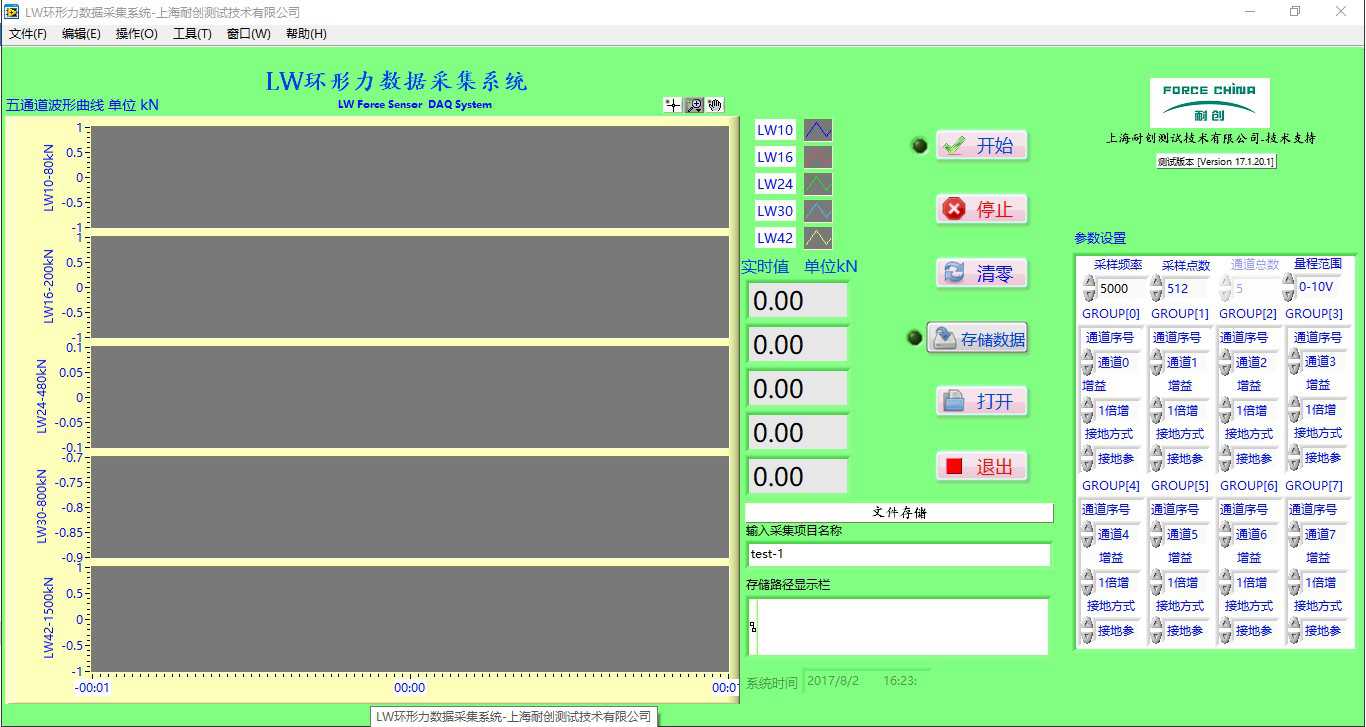

五通道數據采集

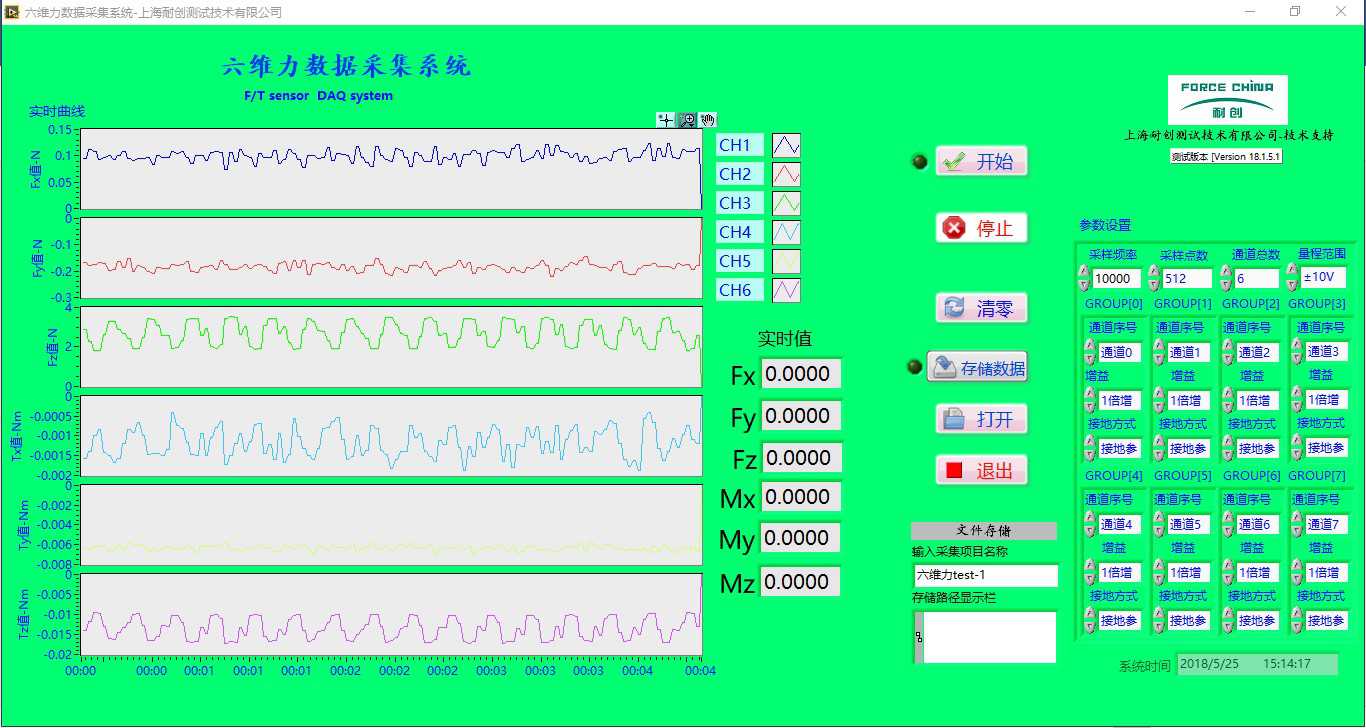

六維力數據采集系統（包含矩陣運算），顯示F/T

對六維力傳感器的輸出信號進行矩陣運算，給出由電信號解析得出的六維物理量；

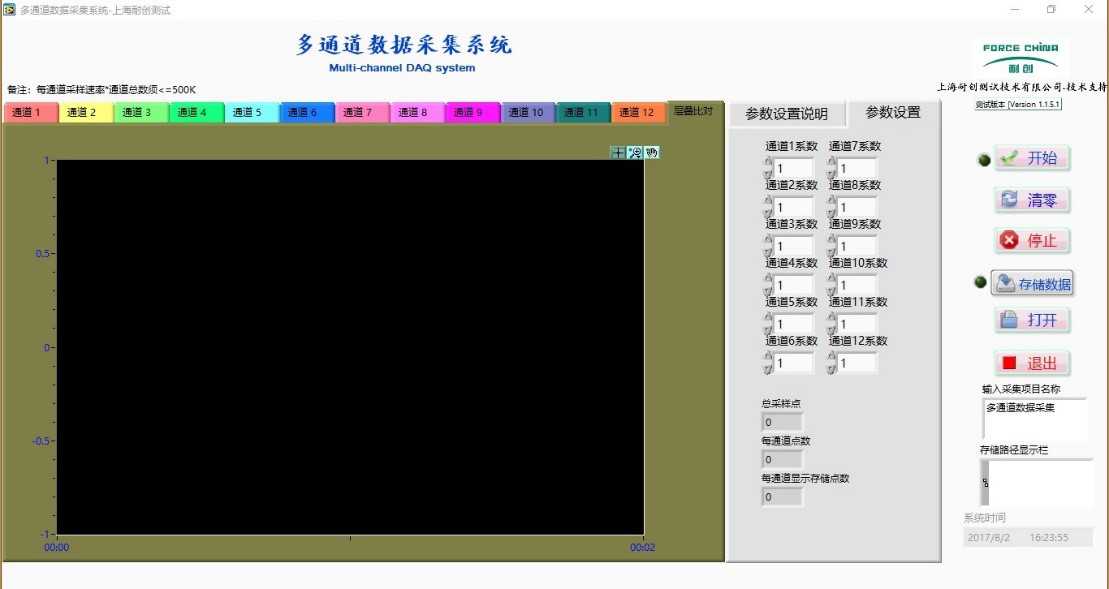

十二通道數據采集

十八通道數據采集

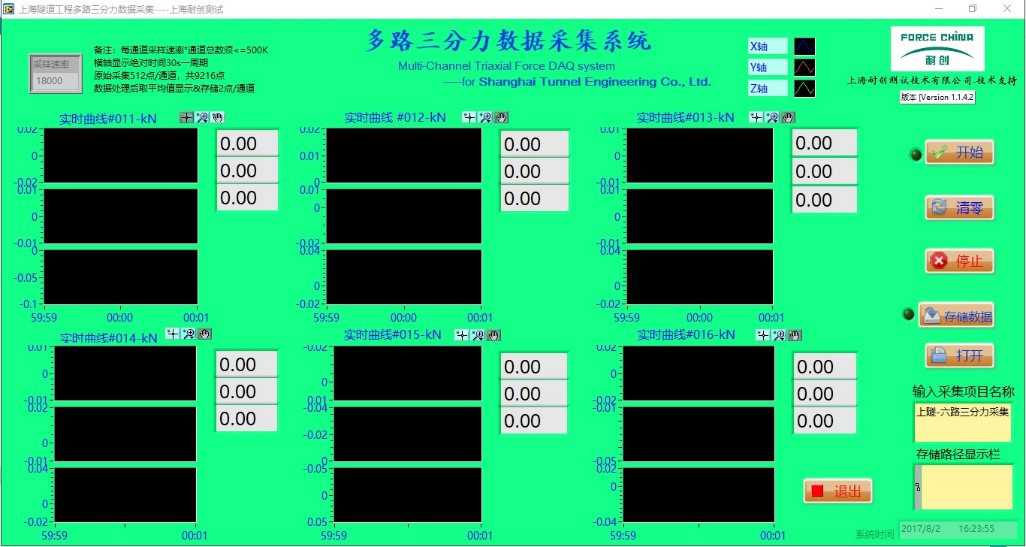

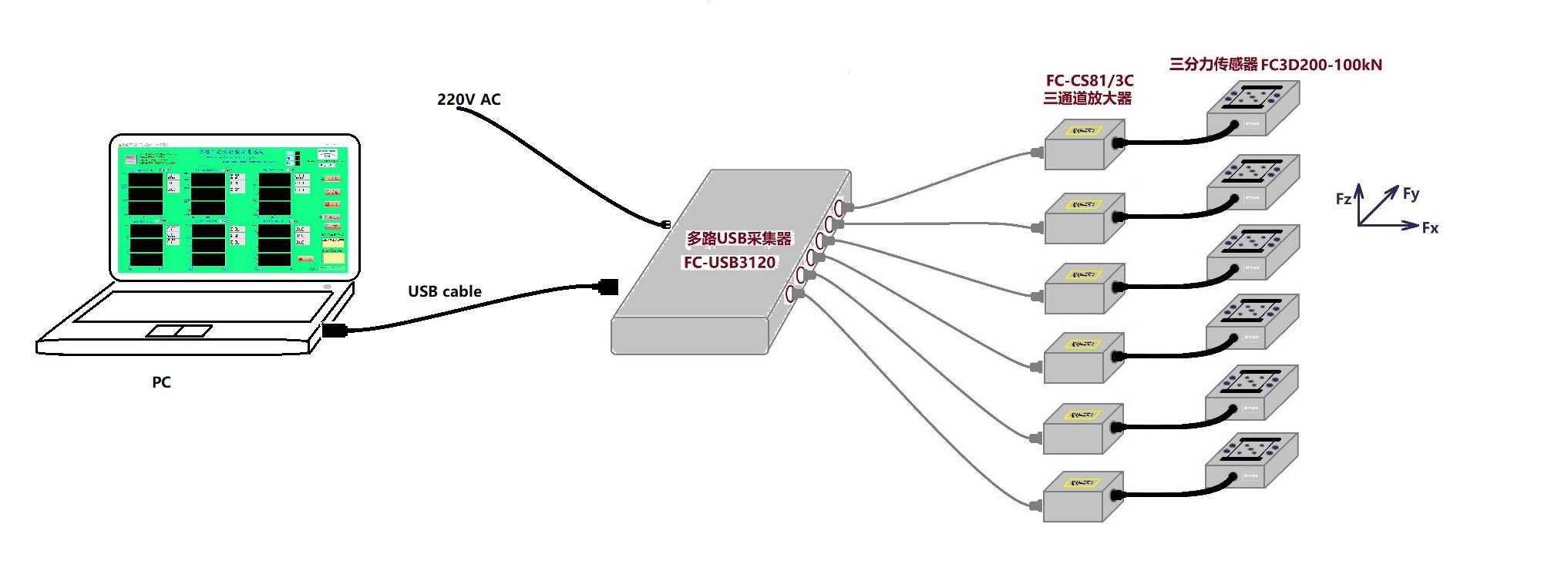

原始案例用于某隧道工程盾構試驗，采用6只三軸力傳感器，共18通道，實現數據的實時采集和存儲；

采集界面可根據客戶需求訂制，顯示樣式和logo均可提供客制化；

功能包含采集（點擊連續采集），清零，存儲，讀取存儲的文件，停止采集

B.數據讀取界面

數據存儲為TDMS格式文件，支持導出為Excel和圖表，并且在軟件運行界面支持數據查看；可以調出曲線以及數據表格；

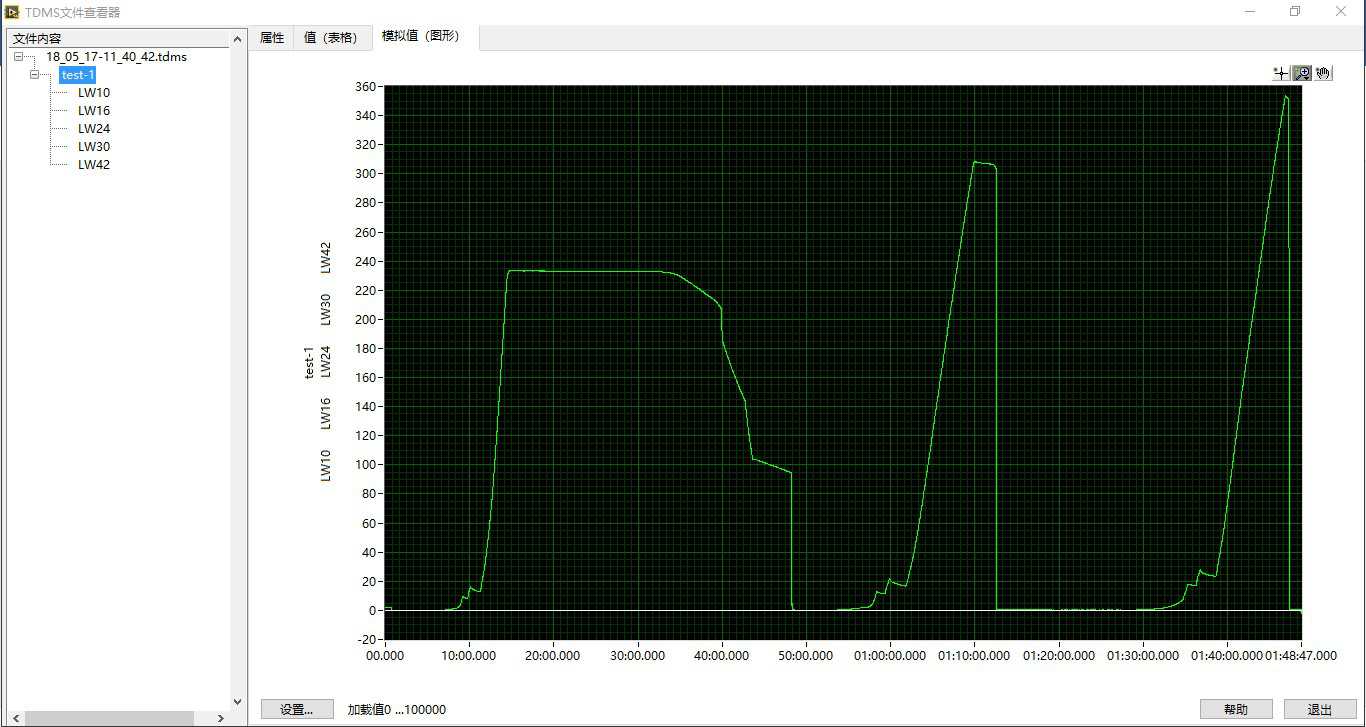

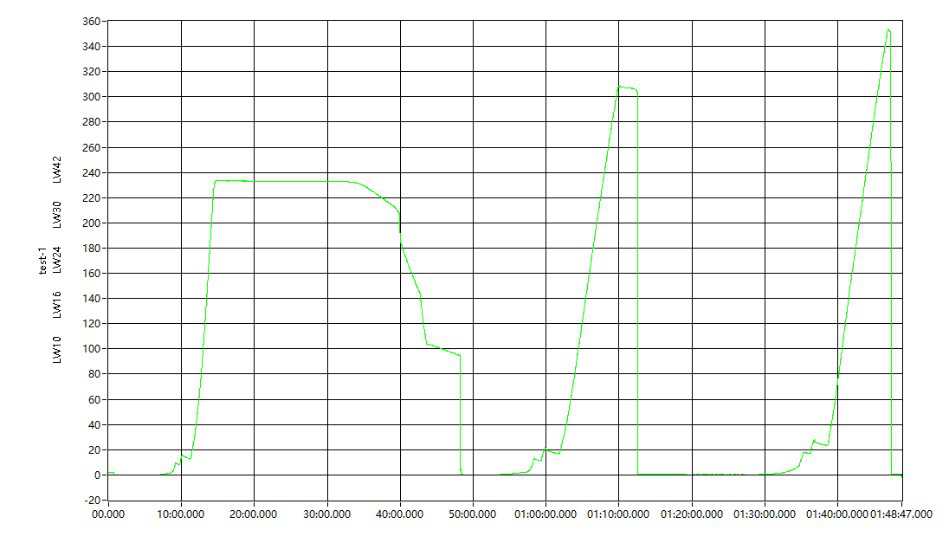

曲線調取，支持曲線局部放大查看峰值分析走勢；

生成波形時間圖像，提供簡易報表；
