多通道三分力傳感器應用
文章出處：未知人氣：發表時間：2018-05-08 13:01:31

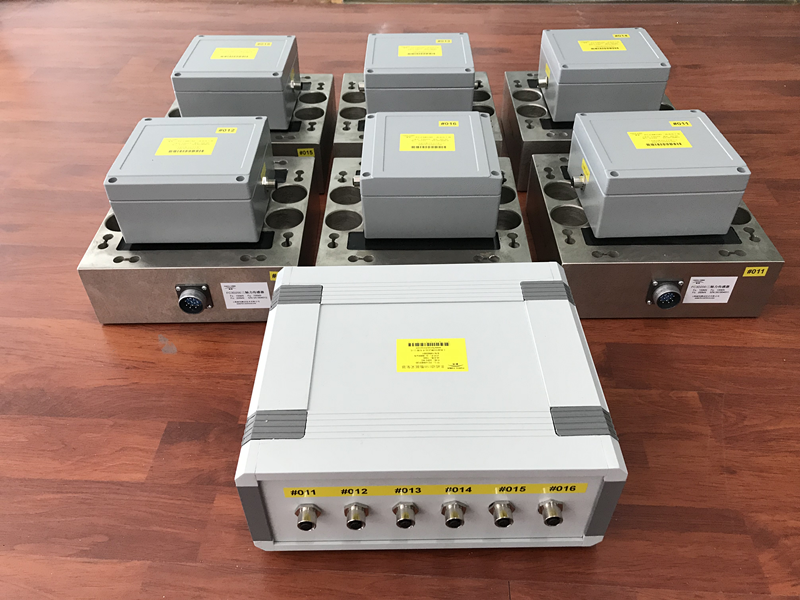

某司采用我司定制的多通道三分力傳感器，用于測量笛卡爾坐標系中三個正交方向的力。并通過三通道放大器放大輸出標準的的0~±10V的電壓信號
后端接入模擬量采集器，在PC端做數據監測和統計分析；
1． 變送器電路精度：£0.1%；
2． 輸入范圍;0.5mv/v~3.0mv/v
3． 輸 出： 電壓 0/0.5/1.0 - 4.5/5.0/10.0VDC；
電流 0/4.0 - 10.0/20.0mA；
4． 負載能力： ³100KW @電壓輸出； £500W @電流輸出；
5． 電 源： DC24V ± 10%；
6． 外形尺寸： L140´W160´H72 mm；
7． 工作環境： -20~70°C，£90%RH；儲存環境： -40~75°C，£95%RH。
性能特點：
1． 可接入1-2支傳感器，省去接線盒；
2． 多種信號同時輸出，方便用戶選擇；
3． 鑄鋁噴塑防水外殼，外形美觀，防塵防水，結實堅固；
4． 抗電磁干擾能力強，應用范圍廣；
5． 零點/滿度可調整，而且調整方便；可配套各種壓阻式傳感器使用。

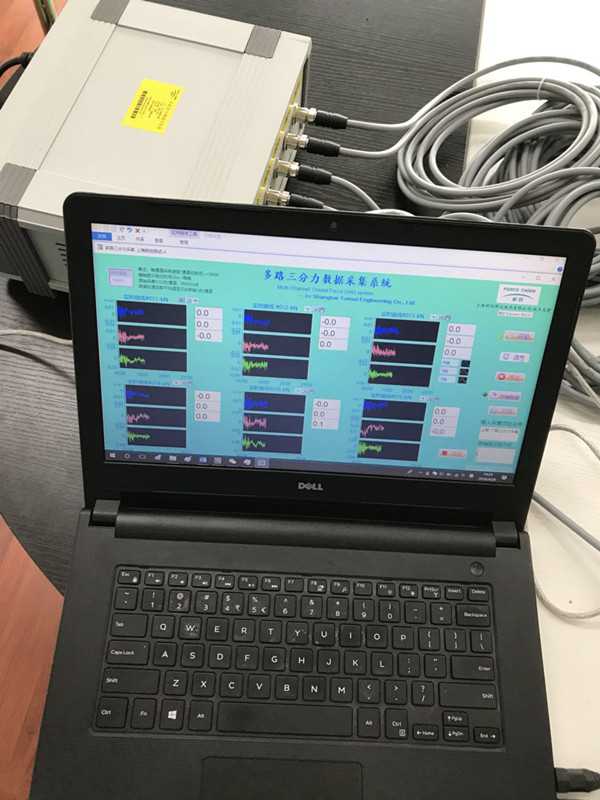

放大器的輸出信號接入多路USB數據采集器；
采集器集成了多路模擬量采集和多路供電模塊；由220V交流輸入進行調理，電源電路部分輸出多路24V直流給放大器及采集器供電

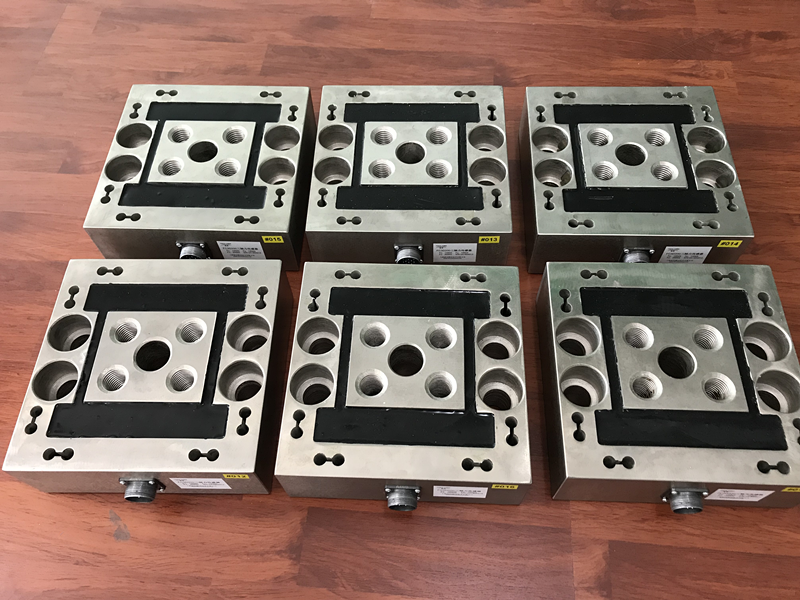

三軸力傳感器品牌型號:FC3D500-150T/150T/300T
后端接入模擬量采集器，在PC端做數據監測和統計分析；
1． 變送器電路精度：£0.1%；
2． 輸入范圍;0.5mv/v~3.0mv/v
3． 輸 出： 電壓 0/0.5/1.0 - 4.5/5.0/10.0VDC；
電流 0/4.0 - 10.0/20.0mA；
4． 負載能力： ³100KW @電壓輸出； £500W @電流輸出；
5． 電 源： DC24V ± 10%；
6． 外形尺寸： L140´W160´H72 mm；
7． 工作環境： -20~70°C，£90%RH；儲存環境： -40~75°C，£95%RH。
性能特點：
1． 可接入1-2支傳感器，省去接線盒；
2． 多種信號同時輸出，方便用戶選擇；
3． 鑄鋁噴塑防水外殼，外形美觀，防塵防水，結實堅固；
4． 抗電磁干擾能力強，應用范圍廣；
5． 零點/滿度可調整，而且調整方便；可配套各種壓阻式傳感器使用。
放大器的輸出信號接入多路USB數據采集器；
采集器集成了多路模擬量采集和多路供電模塊；由220V交流輸入進行調理，電源電路部分輸出多路24V直流給放大器及采集器供電
三軸力傳感器品牌型號:FC3D500-150T/150T/300T
